คำอธิบาย
| รุ่น | แชนแนล | แบนด์วิทธ์ | Sample Rate |

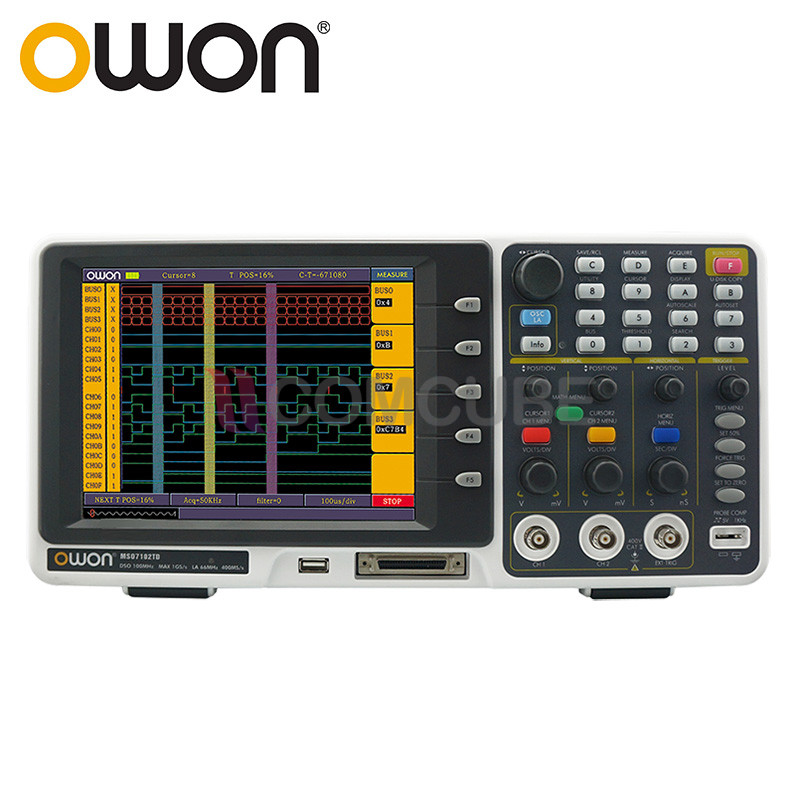

| MSO7062TD | 2+1 | LA – 16 | 60MHz | 1GS/s |
| MSO7102TD | 2+1 | LA – 16 | 100MHz | 1GS/s |
| MSO8102T | 2+1 | LA – 16 | 100MHz | 2GS/s |
| MSO8202T | 2+1 | LA – 16 | 200MHz | 2GS/s |
Display 8.0” color LCD ,640 × 480 pixels
Channel dual + external trigger
Horizontal Scale (s/div) 2ns/div～100s/div, step by 1～2～5 หรือ 1ns/div～100s/div, step by 1～2～5 (สำหรับ MSO8202T)
Vertical Sensitivity 2mV/div – 10V/div
Vertical Resolution (A/D) 8bits (2 channels simultaneously)
Trigger Mode Edge, Video, Alternate, Pulse, and Slope
Acquisition Mode Normal, Peak Detect, and Average
Record Length 2M points
Waveform Storage 4 waveforms
Waveform Math ＋, －, ×, ÷, FFT
Battery 7.4V 8000mAh (optional)
Dimensions (W × H × D) 370 × 180 × 120 (mm)
Weight (without package) 2.20 kg
Logic Analyzer Performance Specifications
Sample Rate (real-time) 20S/s – 2GS/s
Bandwidth 100MHz หรือ 200MHz (สำหรับ MSO8202T)
Channel 16
Record Length 4M points
