คำอธิบาย

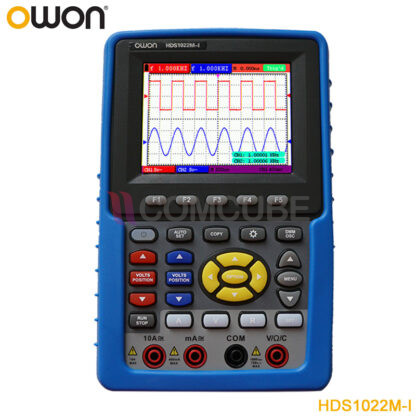

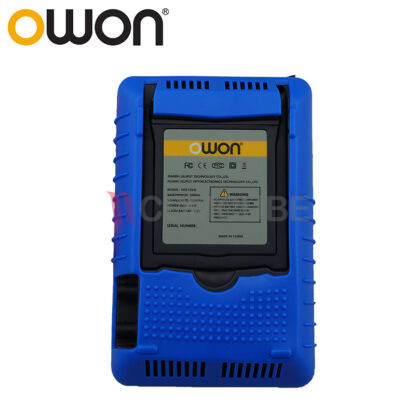

ข้อมูลทางเทคนิคของ OWON HDS1022M-I ออสซิลโลสโคป
แบนด์วิทธ์ 20MHz
Sample Rate 100MS/s
Record Length 6K points
แชนแนล dual, insulated ground of 1000 : 1
จอแสดงผล 3.7 นิ้ว color TFT LCD, 640 x 480 pixels
Horizontal Scale (s/div) 5ns/div – 100s/div, step by 1 – 2 – 5
Vertical Sensitivity 5mV/div – 5V/div (at input )
Vertical Resolution 8 bits
Trigger Mode Auto, Normal, and Single
Waveform Math ＋, －, *, / , FFT, invert
Communication Interface USB host, and USB device
Battery built-in Li-ion battery, 7.4V / 3500mAh
ขนาดเครื่อง (W / H / D) 113 x 180 x 40 mm
น้ำหนัก 645.00 กรัม
Multimeter
Full Scale Reading: 3(3/4) digits (max 4000 count)
Input Impedance 10 MΩ
Diode 0V – 1V
Voltage VDC : 400mV, 4V, 400V, 1000V : ±(1% ± 1 digit); max input : DC 1000V
VAC : 4V, 40V, 400V : ±(1% ± 3 digits), Frequency : 40Hz – 400Hz; max input : AC 750V (virtual value)
Current DCA: 40mA, 400mA: ±(1.5% ±1 digit), 10A: ±(3% ± 3 digits)
ACA: 40mA: ±(1.5% ± 3 digit); 400mA: ±(2 ± 1 digit); 10A: ±(3% ± 3 digits)
Impedance 400Ω: ±(1% ± 3 digits); 4KΩ / 40KΩ / 400 KΩ / 4MΩ: ±(1% ± 1 digit); 40MΩ: ±(1.50% ± 3 digits)
Capacitance 51.2nF – 100uF : ±(3% ± 3 digits)
คุณสมบัติ
2 in 1 (ดิจิตอลออสซิลโลสโคป + มัลติมิเตอร์)
แยกแชนแนลแบบ ISOLATION
ฟังชั่นปรับย่านการวัดอัตโนมัติ (Auto-scale)
ฟังชั่น FFT
เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB พร้อซอฟต์แวร์
แบตเตอรี่แบบ Rechargeable Li-ion
มัลติมิเตอร์ รองรับ SCPI
20 group automatic measurement options
จอแสดงผลแบบสี TFT LCD ขนาด 3.7 นิ้ว, 640 x 480 pixels
แบรนด์สินค้า OWON รุ่น HDS1022M-I
ไฟล์ข้อมูลสินค้าDATA SHEETUSER MANUAL
